1、概述
双声道超声波流量计/热量计通过高精度时间数字转换芯片对超声波传输时间进行测量，有效克服零点漂移、小流量测量误差大等问题；综合利用频差法和时差法，使用实时声速、温度补偿等技术对流量进行补偿；人机接口画面丰富，支持多种通信方式；具有计量精度高、操作简便、运行稳定等优点。
全系列产品流量测量精度达到1.0级；
支持多声道测量，默认为双声道，有效提高了仪表在复杂流体状态中的测量准确性和可靠性；
综合采用频差法和时差法测量技术，声速自动补偿，时间分辨率达到45皮秒，有效避免零点漂移，提高了小流量测量精度；
支持RS485通信，具有4 ~ 20mA变送功能，与企业能源管理系统集成更加方便；
支持AC 220V、DC 24V两种电源输入方式；
主机与探头类型多样化，可根据现场需求搭配使用，能够满足特殊环境的安装与测量；
人机界面丰富，使用操作便捷。
2. 工作原理
2.1. 流量测量

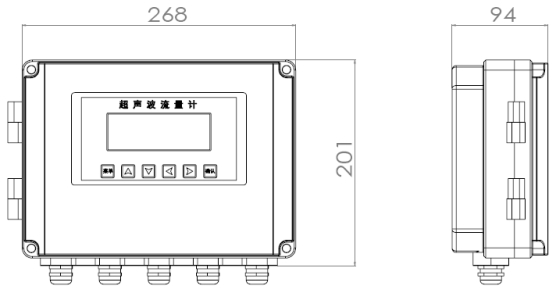

流量测量原理如图2.1所示，当超声波束在液体中传播时，液体的流动将使传播时间发生微小变化，并且其传播时间的变化正比于液体的流速。 图2.1 超声波流量计测量原理 液体流速与传输时间的关系为： 其中： 2.2. 热量测量 热量测量即在流量测量的基础上，增加两路PT1000输入，采用两线制接线，测温范围-50℃~150℃，使用符合国家标准的焓差法和比热温差法计算热量，其中焓差法仅用于水介质的热量计算。 3. 产品介绍 双声道超声波流量计，由测量主机与换能器两部分组成，其出厂检定依据中华人民共和国国家计量检定规程JJG1030-2007《超声流量计》进行出厂检定。 3.1. 主机类型及尺寸 主机尺寸（mm） ：268×201×94 l 可选传感器及配件：标准插入式传感器、标准管段式（铸铁、不锈钢） l 带本地操作，供电：AC220、DC24V，输出：485，4-20mA（选配） 3.1.1. 主机性能参数 项目 性能、参数 测量主机（一次仪表） 精度 1.0级 重复性 ≤0.2% 最大流速 16m/s(管段式、插入式)、32m/s（外缚式） 测量周期 500ms（每秒2次） 测量原理 超声波时差原理，4字节IEEE754浮点运算 显示接口 4×12背光型字符液晶 操作 6位轻触按键 输入 两路两线制PT1000铂电阻输入回路，可实现热量计量功能（焓差法） 输出 电流信号：4~20mA，阻抗600Ω浮空，准确度0.1% 数据接口：隔离RS485串行接口 通讯协议 MODBUS-RTU协议(寄存器地址见附录) 其它功能 自动记忆前7日、前2个月的累积流量 工作参数可固化到机内的FLASH存储器中，上电时自动调出 平均电流 50mA 工作温度 -10℃~70℃（可特殊定制） 工作范围 连续工作 传 感 器 外缚式 DN80mm~DN6000mm 插入式 DN80mm~DN6000mm 管段式 DN15mm~DN1000mm 信号电缆 SEYV75-2/4屏蔽双绞线（标配5m） 防护等级 IP65（特殊需求可定制） 工作温度 0℃~80℃（可特殊定制） 工作压力 ≤1.6MPa（可特殊定制） 可测管道 管材 碳钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道 允许有衬里 衬材 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯 内径 15mm~6000mm 直管段长度 上游≧10D，下游≧5D，距泵出口处≧30D。 可测液体 种类 水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。 浊度 ≦20000ppm，污水测时效果好 超声波流量计选型表 规格代码 代码说明 厂标 LFV 上海磊腾超声波流量计 主机 -1 固定壁挂式 -2 固定盘装式 -3 手持式 -4 便携式 /EX 防爆式 探头 -B1 外贴式小号探头 DN20-DN100 B2 外贴式中号探头 DN50-DN1000 B3 外贴式大号探头 DN300-DN3000 C1 插入式用于直焊钢管DN≧80 C2 插入式用于铸铁管DN≧80 C3 插入式用于水泥管DN≧80 G 标准管式DN50-DN1000 传感器温度 -N 标准温度（-40~100℃） H 高温（-40~160℃） 选择件 /1 带打印机 /2 带UPS电源 供电电源 -1 交流220V供电 2 直流8-36V供电 量程 （xxx） 量程上限m3/h 以上产品资料及图片仅供参考，详细请联系上海磊腾自动化科技有限公司www.leitengtech.com
液体流速
声束在液体的直线传播次数
管道内径
声束在沿流速方向的传播时间
声束在沿流速反方向的传播时间
传输时间差
声束与液体流动方向的夹角
