LD601

测量原理：

导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行；运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播，当脉冲电磁波遇到物料表面时反射回来被仪表内的接收器接收，并将时间信号转化为物位信号。

     输入

       反射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别，距离物料表面的距离D与脉冲的时间行程T成正比：

   D=C×T/2

   其中C为光速

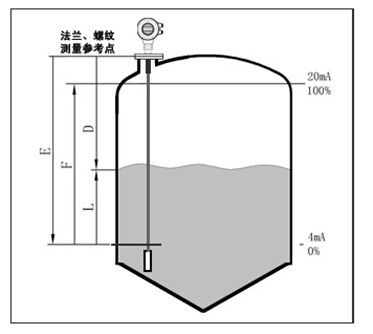

   因空罐的距离E已知，则物位L为：

   L=E-D

输出

       通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

主要参数：

应       用：液体、固体小颗粒及粉体

测量范围：20米（可扩展至30米）

过程连接：螺纹、法兰

过程温度：-20-220℃

过程压力：-1.0-40bar

精      度：< 0.1%

分  辨  率：1mm

重  复  性：±3mm

频率范围：100MHZ-1.8GHZ

防爆等级：Exd II BT4

防护等级：IP68

信号输出：4…20mA/HART(两线)
